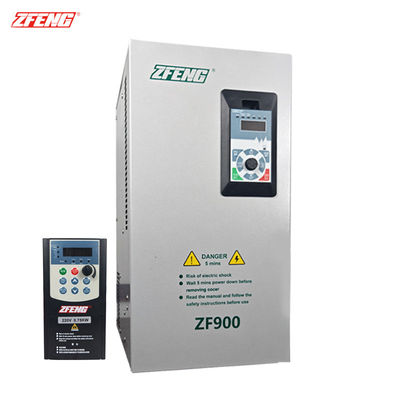

ZFeng 900 Series 560Kw-T-G General Vector Variable Frequency Drive

Konverter frekuensi bertenaga tinggi yang dikembangkan dan diproduksi oleh perusahaan kami secara tepat mengontrol kecepatan motor AC tiga fase dengan mengubah frekuensi dan tegangan catu daya.Inti terletak pada tiga tautan utama kontrol inverter rectifikasi.

• Perbaikan: Mengubah arus bolak-balik menjadi arus searah
  Tahap masukan: Konverter frekuensi menerima daya AC tiga fase (seperti 380V / 50Hz) dan mengubahnya menjadi daya DC berdenyut melalui jembatan rectifier (terdiri dari dioda atau tiristor bertenaga tinggi).
  Tahap penyaringan: Setelah disaring oleh kapasitor, daya DC berdenyut menjadi tegangan bus DC yang stabil (sekitar 540V, berdasarkan input 380V).
  Analog: Membandingkan arus bolak-balik dengan "gelombang", rectifier "membentang" gelombang menjadi "arus datar" (arus langsung).
• Inverter: Mengubah arus searah ke arus bolak-balik frekuensi yang dapat diatur
  Komponen inti: Menggunakan IGBT (Insulated Gate Bipolar Transistor) atau SiC (Silicon Carbide) modul daya,arus searah dipotong menjadi sinyal PWM (Pulse Width Modulation) melalui saklar frekuensi tinggi (biasanya beberapa ribu hingga puluhan kilohertz).
  Pengendalian frekuensi: Dengan menyesuaikan frekuensi switching dan siklus kerja IGBT, menghasilkan daya AC dengan frekuensi dan tegangan variabel.
  Peningkatan frekuensi → Peningkatan kecepatan motor
  Pengurangan tegangan → beradaptasi dengan kondisi beban ringan
  Analogi: Inverter seperti "sintesis musik" yang "memodulasi" arus searah menjadi arus bolak-balik nada (frekuensi) dan volume (voltase) yang berbeda melalui beralih cepat.
• Sistem: Mencapai regulasi kecepatan dan perlindungan presisi tinggi
  Algoritma kontrol: Kontrol vektor (FOC): Pisahkan arus motor menjadi komponen torsi dan eksitasi untuk mencapai kontrol independen, cocok untuk persyaratan kinerja dinamis yang tinggi.
  Direct Torque Control (DTC): Mengontrol secara langsung torsi dan fluks magnetik, dengan kecepatan respons yang lebih cepat tetapi fluktuasi torsi yang sedikit lebih besar.
  Fungsi perlindungan: Dibangun dalam overload, overvoltage, undervoltage, overcurrent, overheating dan mekanisme perlindungan lainnya memastikan keamanan peralatan.
  Analogi: Algoritma kontrol seperti "sistem pengemudi cerdas", secara dinamis menyesuaikan output motor sesuai dengan permintaan beban untuk memastikan operasi yang lancar.

Poin teknis utama

• Teknologi modulasi PWM: Menghasilkan tegangan gelombang sinus yang mendekati melalui saklar frekuensi tinggi untuk mengurangi interferensi harmonik.
• Umpan balik energi: Selama pengereman atau decelerasi, umpan balik energi dari motor dimasukkan kembali ke grid melalui inverter untuk meningkatkan efisiensi energi.
• Desain disipasi panas: Konverter frekuensi daya tinggi perlu dilengkapi dengan sistem pendinginan air atau pendinginan udara paksa untuk memastikan operasi stabil IGBT dan perangkat lainnya pada suhu tinggi.
